3瓦LED照明燈工作原理(圖)
摘要： 工作原理圖1是它的工作原理圖。220V的電壓經電容C1的降壓后，經過VDI～VD4全波整流，再經C2濾波和穩壓管VD5產生10.5V的穩定電壓作為發光管的電源。

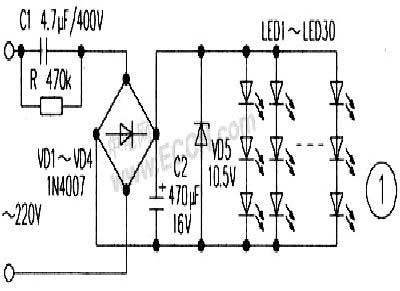

1．工作原理圖1是它的工作原理圖。220V的電壓經電容C1的降壓后，經過VDI～VD4全波整流，再經C2濾波和穩壓管VD5產生10.5V的穩定電壓作為發光管的電源。
LEDI～LED30是白色發光管，把每3只串聯成一組，這樣30只就可以構成10組，并把10組并聯后接到10.5V的電源上。由于每只發光管的工作電壓為3.5V，3只串聯為10.5V已滿足要求。每只發光管的工作電流在20～30n1A之間，這樣就使得每只發光管都能正常發光。電容C1選用4.7μF／400V的滌綸電容。白色發光管LEDI～LED30用由5mm的。其他元件無特殊要求。
圖一
圖二

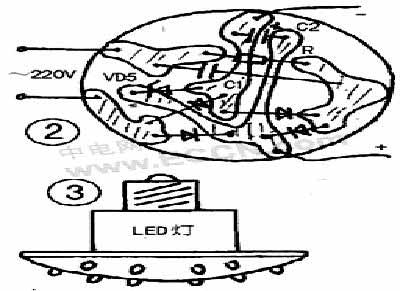

2．制作方法找一個圓形稍微有些突出的塑料盒，把發光管均勻地嵌在打孔后的塑料盒上，并按要求焊好。注意焊接時，正負極不要焊錯。發光管引腳不要相碰。然后按圖2做一個電源電路板，元件焊接無誤，接好導線即可調試。
通電后，測每只發光管的電壓要在3.4～3.6V之間，如相差太大應進行更換。同時觀察每只發光管的發光情況，如發現發光較暗或發光偏黃也要進行更換。
最后在發光管盒上蓋上一塊塑料板(開一些小孔)。再找一個節能燈的燈頭把電源板裝入，用萬能膠膠在發光管盒的上方。這樣一個新穎的發光燈即制作成功。燈的總裝圖如圖3所示。
該燈電路由于采用電容限流降壓，因電容器上是不會消耗電能的。該LED照明燈，筆者使用一年多也沒有損壞。
 |
|
| ||||||||||||
|
|
| ||||||||||||
|
|
| ||||||||||||
