寧波北侖體藝中心照明設計簡述（圖）
2007-05-11
作者：admin
來源：金超霸照明科技（上海）有限公司（張小強）
瀏覽量：
網友評論：
0
條
摘要： 文章介紹了以國際照明標準設計的寧波北侖體藝中心照明設計，分析了場 地照明設計的方法、要點及難點。主要技術指標燈具選型和布置。
|
1．工程概述
寧波北侖體藝術中心（新區體藝館）位于城市中心區太河路以西，黃山路以南規劃地塊，總投資2．3億元，占地面積6．96萬平方米，總建筑面積2．97萬平方米，擁有近8000座位，是我國目前最大的膜屋面體育館，工程由上海建筑設計研究院設計，外形酷似貝殼，由 中國工程院院士、著名體育館建筑設計大師魏敦山先生主持。 | |
|
藝術中心是一座大型多功能綜合性體育館，可舉辦各種不同類型的大型國內、國際室內體育比賽，配套設施達到了國際排聯的要求，并能進行比賽實況電視轉播，但同時也對照明的水平照度垂直照度及攝象機全景畫面的亮度提出了更高的要求。
該館將成為2005-2008年中國女排主場，并于2005年5月舉行中國國際女子排球精英賽，于2005年6月舉行世界女排大獎賽，于2005年8月舉行2006年世界女排錦標賽資格賽，這里主要介紹主場館的照明設計。 |
 |
|
2．使用要求 體藝術中心 參與室內比賽的人員分為以下幾類： --運動員 --裁判員、代表團官員 --電視、電影攝像人員、新聞記者 --觀眾，包括在場觀眾和不在場電視觀眾 在這幾類人員中，運動員、裁判員和代表團官員是直接參與比賽的關鍵人員，必須清楚場地上所有發生的事情，而觀眾必須有視覺、聽覺和進退場安全方面的要求，電視和高清電視轉播中，不管是比賽的普通畫面還是運動員和觀眾的特寫鏡頭，照明都應能提供良好的色彩性能和立體效果。 3．室內運動分類 為取得良好的室內照明效果，從 體藝術中心的設計功能出發，將室內運動分為以下幾類： 業余水平： --體能訓練: 排球訓練、手球訓練 --非比賽，以及娛樂活動 專業水平： --國內比賽:排球專業比賽、手球專業比賽 --國際比賽、帶電視或高清晰電視的國內、國際比賽：排球彩電轉播 4．燈具的選型 在燈具選型和照明設計方案，業主考慮到不同的品牌，不同型號的燈具，其設計方案及布燈方式都有較大的差異。因此寧波北侖體藝中心采用公開招標的方式來選擇燈具和設計方案，通過方案比較，結合 體藝術中心 的場地情況，滿足照明的水平照度、攝像機方向的垂直照度、照度均勻度 U1和U2、眩光指數GR、照度梯度等參數標準，最終確定選用金超霸照明科技公司的設計方案。該方案采用GP 品牌系列中的ATON系列1000W燈具（多種配光曲線可供選擇）。 | |
|
此款燈具適用于專業體育場館，燈具特性如下： 符合 EN6598-1 CEI34-33IMO，CE 標準 燈體，框架，后蓋均為高壓鑄鋁材料 表面 RAL7021灰色噴塑 4mm厚透明鋼化玻璃 外殼防護等級 IP65，能有效防止灰塵， 污染物進入燈具 99.85%高純陽級鋁，內置防眩光裝置 后開啟式更換光源，更方便維護 配置分體式電器箱和補償電容，燈具的功率因數大于 0.85 配置瞄準器和角度盤 安裝維護方便，安全可靠 |
 |
|
5．光源要求 對于光源的選擇原則如下： --顯色性和色彩特性 --光源的功率，光通量 --光源的使用壽命 --光源的成本和維護費用 本場館主照明選擇德國歐司朗進口光源，為雙端金鹵燈。 6．應急照明 為保證市電停電時不中斷比賽和電視轉播，主場館運動場地設置事故應急照明。事故應急照明電源由EPS備用電源供給，市電停電時，運動場地將有30套碘鎢燈（TF300）由EPS備用電源供電，以保證一定的照度。應急照明時場地照度>35Lux。 7．燈具的布置 北侖體藝術中心 造型新穎，建筑師在馬道的設計上與常規的體育館有很大的區別，藝術中心 的馬道位于場地正上空，馬道走向和運動場地長邊垂直（這樣高標準的體育館中在國內外很少有采用橫向馬道方式），而不是通常的平行，在彩電轉播的眩光控制中，給照明設計帶來了很大的難度。設計的最終效果將不僅直接影響彩電轉播的質量，而且對于以后寧波承辦國際賽事造成極大的影響。面對挑戰，GP照明設計師積極與設計院、施工單位不斷進行溝通與研究，并進行實地勘察、現場測量，再考慮現場實際環境，通過手動計算和國際專業照度計算軟件—AGI32電腦模擬計算反復進行嚴格的論證，最終取得了基于有效數據的大膽創新，使用光帶式布燈方式，緊靠橫向馬道的兩側布燈。確保在眩光控制的范圍內，各項照明指標均能達標，并通過國家建筑工程質量監督檢驗中心體驗，符合訓練、比賽、彩電轉播要求。 在燈具的布置方面，既要滿足燈光照明要求，又要滿足建筑師對整個場館建筑景觀效果的要求，還要考慮安裝和維護的方便.因此，在主場館運動場地上空19米左右的橫向馬道上共布景了100套1000W投光燈(用于主場照明)，16套HIPO400(用于場地清掃)，32套HIPO400(用于垂直向上投射膜屋面)，30套TF300（用于應急照明，可以即時啟動）。 為了更好的控制眩光，本工程采用的燈具配置了雙端金鹵光源，可較好地控制眩光的產生，燈具內配置了防眩光格柵，配合高質精確的反射罩，精確地控制了光束的角度及準確確定瞄準點。瞄準點從以下幾方面確定：一是光通利用率要高，絕大多數的光通均投射到場地內；二是場地照明均勻；三是相鄰光束有重疊，不同照明模式下都能滿足照度和照度均勻度的要求，即使有一盞燈損壞，也不致對照度及其均勻度產生太大影響。最后，要保證運動員、裁判員、觀眾視線范圍內產生的眩光最小，減少了不適眩光。通過控制燈具的投射方向和投射角來限制眩光的產生，另外，由于采用了發光屋面（ 32套HIPO400用于垂直向上投射膜屋面），提高了背景亮度，可有效的減少眩光。 8． 照度設計總述 寧波北侖體藝中心可舉行排球、籃球、手球、體操等比賽項目，各場地按照標準劃分，并按規范進行設計，滿足各種體育比賽的要求。照明設計指標主要包括： 水平照度，垂直照度，照度均勻度，光源色溫及顯色指數、眩光指數、陰影。這些指標都直接影響到體育館的使用質量，運動員的比賽，運動場地照明設計首先要確定主要的技術指標 .特別是對于業主有彩電轉播的要求.我們參照國家體委最新頒布的場地照明設計標準，確定了場地照明的主要技術指標.以下是各模式的場地照明的主要技術指標。 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
各開關模式照度技術指標
9．燈具的分組控制 （ 1）應急照明： TF300，30PCS； （ 2）場地清掃： ATON1000：4PCS，HIPO400W：16PCS； （ 3）排球訓練： ATON1000：12PCS； （ 4）手球訓練： ATON1000：14PCS； （ 5）排球專業比賽： ATON1000：26PCS； （ 6）手球專業比賽： ATON1000：34PCS； （ 7）乒乓球專業比賽： ATON1000：38PCS； （ 8）排球彩電轉播： ATON1000：100PCS； 10． 經國家建筑工程質量監督檢驗中心的采光照明工程質檢部對排球場地進行檢測，場地的水平照度、垂直照度、水平照度與垂直照度的均勻度、照度梯度、眩光等參數均符合要求，可進行國際賽事彩電比賽。如下為排球場部分照度方面測試數據，供參考。

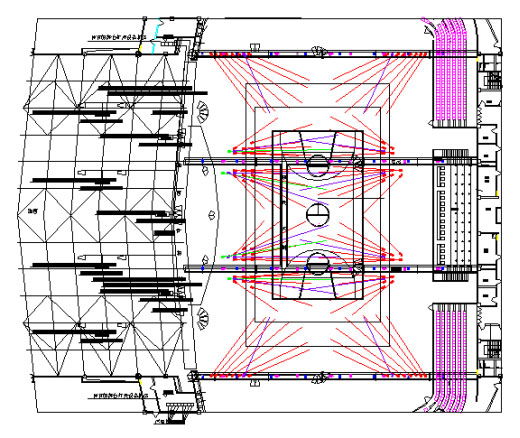

附圖一（燈光平面圖）
 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
