T5 節能燈替代T8 日光燈應用設計方案（圖）
摘要： 華貝爾系列T5 細管徑直管型，三基色高頻率高光效節能燈（以下簡稱T5高頻率高光效節能燈），是一種高光效新型電光源。主要用于室內、戶外，工業和商業照明環境，直接替代T8直管型日光燈。
一、華貝爾系列T5 細管徑直管型，三基色高頻率高光效節能燈主要技術特點
（一）、高光效、高節能： 華貝爾系列T5 高頻率高光效節能燈，所匹配的電子鎮流器，交流－直流－交流（AC-DA-AC）變換頻率高，在 45Khz 以上。熒光燈管所用熒光粉，為我部優選指定的進口優質稀土三基色熒光粉。發光效率高達 120Lm／W，光通量衰減小，在點燃 10000 小時后光通量維持率高達 92%。
A、用 華貝爾系列T5高頻率高光效節能燈：替代高壓汞燈和高壓鈉燈，可1W 替代5W。地面照度比原汞燈和鈉燈提高1.5 倍，節電率為80%以上。每天開燈12 小時，二至三個月內，就可收回投資。詳見節電計算一文。
B、用 華貝爾系列T5高頻率高光效節能燈：直接替代T8直管日光燈，可1W替代3.5W。地面照度比原T8直管日光燈提高1.5倍，節電率為70%以上。每天開燈 24 小時，二個月內收回投資。詳見節電計算一文。
說明：關于交流－直流－交流（AC－DC－AC）變換頻率，與熒光燈管發光效率的關系，詳見＜＜論電光源的驅動頻率對光源品質的影響＞＞一文。
（二）、高頻率、無頻閃效應危害：華貝爾系列T5高頻率高光效節能燈，所匹配的電子鎮流器，交流－直流－交流（AC－DC－AC）變換頻率高達 45Khz 以上（CE認證規定在40Khz 以上）。光通量波動小于5%，穩定無頻閃。消除了頻閃效應危害性。詳見＜＜論電光源頻閃效應的危害牲及改進對策＞＞一文，有利于提高生產效率。
（三）、高顯色性能、色彩逼真： 華貝爾系列T5 高頻率高光效節能燈，所用熒光燈管，由我部委托專業熒光燈管生產商，按我部設計的技術參數定制生產。顯色指數R值大于85，接近于太陽光的顯色性能（R值＝100）。觀看彩色物體，鮮艷逼真，照明環境明亮、舒適。
（四）、性能先進、可靠性高： 華貝爾系列T5 高頻率高光效節能燈，采用先進的模糊自適應控制技術設計。電壓在 180V－260V 范圍內波動時，其輸入功率具有模糊自適應控制特性，相對保持在一個合理的范圍內。整燈可在 180V－260V 電壓范圍，長期可靠地工作。請閱本文獻中＜ 技術特性與壽命加速老化試驗報告＞一文。
（五）、低故障率、壽命長： 華貝爾系列T5 高頻率高光效節能燈，采用先進的模糊自適應控制技術設計，嚴格安照獨立優化，最佳匹配的工藝技術生產調試。熒光燈管與電子鎮流器，技術參數穩定，匹配合理。啟輝點燃壽命長達 20000小時以上。祥細技術參數，請閱本文獻中＜T5 型節能燈產品型號規格簡介 ＞一文 。
華貝爾系列T5 高頻率高光效節能燈產品全系列，技術品質壽命：
工程版各型號規格：
啟輝點燃壽命為 20000 小時。
（六）、環境適應性強： 華貝爾系列T5高頻率高光效節能燈，采用先進的模糊自適應控制技木設計， 對應用空間環境和電網環境適應能力強。
1、高溫高濕環境： 能穩定可靠地應用于－25度至十50度，濕度高達100%的空間場合。（新加坡獨資企業，青島嘉里花生油有限公司，機榨車間炒鍋上方，垂直高度 1.2 米。）
2、惡劣電網環境： 能穩定可靠地應用于電壓跌落嚴重、浪涌電流大、諧波干擾嚴重的電網環境中。（臺灣獨資企業，青島威斯克精密五金有限公司，大功率直流、交流電阻焊〔俗稱碰焊〕機生產車間）。詳見文獻中＜＜應用案例選登＞＞一文。
（七）、安裝簡便、更換成本低： 華貝爾系列T5 高頻率高光效節能燈，配備有T5與T8熒光燈管專用轉換頭，不需改變、更換原有T8燈管燈架，直接更換替代即可。
二、功率替代原則：
功率替代原則：替代后亮度有所提高或相當，顯色性能提高2倍以上，無頻閃效應危害。
三、功率替代比例：
華貝爾系列T5 高頻率高光效節能燈， 直接替代T8直管日光燈，功率替代比例為1:3.5。具體技術參數和技術原則，祥見 ＜T5細管徑直管型，三基色高頻率高光效節能燈參數介紹和功率替代比例＞一文 。為本文閱讀方便，現將T5 高頻率高光效節能燈， 與其它常用電光源，功率替代比例，列表如下。在實際應用中，參照下表比例直接替代即可。

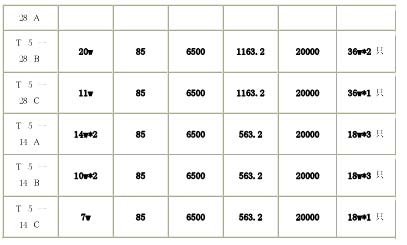

T5 高頻率高光效節能燈直接替代T8 直管型日光燈功率替代比例表
四、運行成本：
采用華貝爾系列T5 高頻率高光效節能燈， 直接替代T8 直管日光燈。功率替代比例為1:3.5，節電率達70%以上，運行成本低廉。一般二個月內，即可收回購燈投資，節電純收益可觀。詳細節電效益計算方法，詳見《節電效果計算》一文。
五、燈架匹配：
采用華貝爾系列T5 高頻率高光效節能燈， 直接替代T8 直管日光燈。熒光燈管配備有，T5 與T8 熒光燈管專用轉換頭， 不需要再另選配燈架。繼續使用原T8燈架，就可以取得較好的反光效果。
特別提示：現在市場上正在銷售的T5 燈架，外觀看起來較清秀。但是，實際反光效果不如T8燈架好。
六、垂直高度設計與優化：
電光源吊掛距地面垂直高度，對地面照度值的影響很大。采用華貝爾系列T5 高頻率高光效節能燈， 直接替代T8直管型日光燈。如能根據工作現場照明要求，對T5 高頻率高光效節能燈 的吊掛垂直高度，進行優化調整，還會達到更佳的照明效果。電光源吊掛垂直高度，與地面照度的關系， 祥見＜作業臺面照度值與電光源距作業臺面垂直高度的函數關系＞一文。
七、結論：
1、 采用華貝爾系列T5高頻率高光效節能燈， 直接替代T8直管型日光燈。主流替代功率比例為：
T5――28B 型，直接替代一架兩根T8――36w*2 日光燈
T5――28C 型，直接替代一架一根T8――36w 日光燈
節電率高達75.6%――77.8%。二個月收回投資。
2、無頻閃效應危害，觀看細小物體和運動（旋轉）物體，清晰真實。視覺不疲勞，有利于提高生產效率。特別適用于服裝縫紉，電子流水線等場合照明。
3、顯色性能比T8 直管日光燈提高 2 倍，接近于太陽光。觀看彩色物體表面顏色，色彩逼真鮮艷。特別適用于紡織，服裝制衣生產流水線等場合照明。
4、T5 細管徑直管型三基色高頻率高光效節能燈， 替代T8 日光燈。光源燈具吊掛距地面垂直高度，按照＜作業臺面照度值與電光源距作業臺面垂直高度的函數關系＞進行優化。照明效果會更佳。
